照明光源颜色的测量仪器和测量方法

文章出处:www.tilo.cn 人气:183发表时间:2023-11-24

为了规范光源颜色的评价方法,国家市场监督局和标准化管理委员会发布了最新版的《GB/T 7922-2023照明光源颜色的测量方法》。本文简单介绍了照明光源颜色的测量仪器和测量方法。



照明光源颜色的测量仪器和测量方法9


照明光源颜色的测量仪器要求

1. 光源颜色测量仪器可按下列规定进行选择:

a)实验室测量可采用光谱辐射计、积分球光谱辐射计或分布光谱辐射计;

b)现场测量可采用光谱辐射计。

2. 用于光源颜色测量的光谱辐射计性能满足下列要求:

a)光谱辐射计波长范围应为380 nm~780 nm;

b)光谱辐射计的波长示值误差应为士1.0 nm;

c)光谱辐射计的带宽不应大于5nm;

d)光谱辐射计的波长重复性应优于0.5 nm;e)探测器非线性误差应小于1.0%;

f)相对示值误差应为士2.0%。

3. 用于光源颜色测量的积分球满足下列条件;

a)光源安装在积分球中心时(4法),光源表面面积不应超过积分球内壁面积的2%;光源安装在积分球开口时(2ヶ法),开口直径不应超过积分球直径的1/3;

b)积分球内璧涂层的可见光反射率宜大于90%,且应具备漫反射、无光谱选择性且无荧光。

4. 用于光源颜色测量的分布光谱辐射计和分布色度计满足下列条件;

a)灯具相对于探头位置角度测量精度不应低于士0.5";

b)光谱辐射计及其光路应设置在暗室内,其周围可用黑绒布做围帐,避免环境杂散光进人测量装置。



被测光源及设置

1. 光源应按照产品性能标准进行老化。

2. 在光源颜色的测量前,光源应进行预热且连续15 min内的光源光输出和功率实测最大值和最小值比值不应超过1.005,4.5.3可调光型光源颜色测试按以下条件进行测试:

a)双通道和多通道光源在各个通道最大功率下,并在光源最大功率下测试光源颜色;

b)调光型光源颜色还宜在其典型颜色场景的10%光输出模式和100%光输出模式下测试;

c)还可在制造商和申请人设定的其他条件下测试光源颜色。



照明光源颜色的测量仪器和测量方法


照明光源颜色的测量方法

1. 实验室测量

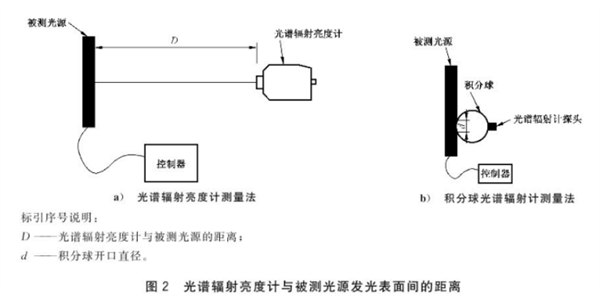

a)光源的平均色度参数可采用积分球-光谱辐射计或分布光谱辐射计方法进行测量。

b) 光源色度参数的空间分布应采用分布光谱辐射计方法进行测量。



照明光源颜色的测量仪器和测量方法2


照明光源颜色的测量仪器和测量方法34


2. 现场测量

a) 现场测量时避免昼光等光源的影响。

b) 现场测量人员不应穿着颜色鲜艳的衣服,并避免在测量时遮挡光线。

c) 在现场测量时应使用光谱辐射照度计测量光谱辐照度E,(入),测试时探头应置于被照表面,且保证探头静止。

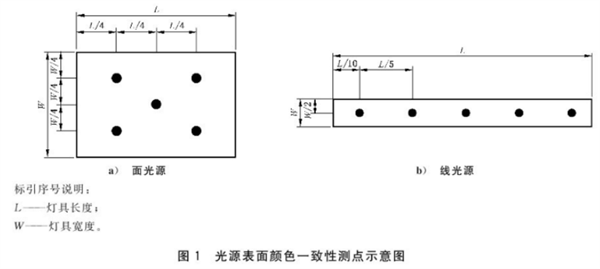

d) 现场光源颜色测量应在场地上均匀分布的测量点上进行,且测量位置应与照度计算面相同,其中大型场所测量点不应少于9个,小型场所测量点不应少于3个。
