在道路车辆用LED光源的性能评价中，发光面的亮度分布及明暗截止线附近的亮度梯度是核心指标之一。GB/T 45603-2025对这两项参数的测量方法作出了详细规定。本文对该标准中的测量步骤和计算逻辑进行系统解读。

一、亮度测量

亮度测量的目标是获取LED光源整个发光面上各点的亮度分布数据，为后续梯度计算提供基础。

测量准备

测量开始前，须将亮度测量装置的轴向与LED光源的机械基准系统对准。机械基准系统的定义（如基准轴和基准面）依据相关数据活页的规定执行。对准偏差会直接导致后续亮度梯度计算出现误差。

设备分辨率要求

亮度测量设备应具备合适的分辨率。对于50μm的测量距离，分辨率控制在10μm至20μm之间是合适的。如果使用分辨率更高的设备（例如分辨率优于10μm），则需对相邻亮度测量值进行算术平均，使最终数据等效于10μm至20μm分辨率下的测量结果。这一处理既能保留必要的空间细节，又可降低过高的数据噪声。

扫描范围与步长

亮度测量需在x方向和y方向按等间距栅格进行。扫描区域必须覆盖光源的整个发光面。标准指出，扫描面积的大小不影响测量结论，前提是测量范围确实覆盖全部发光区域。实际操作中建议将发光面边界向外扩展少许，以确保边缘数据完整。

工况记录

在亮度测量过程中，必须同步记录以下关键参数：对于电压驱动型LED光源，记录试验电压Uent；对于电流驱动型LED光源，记录驱动电流I；同时记录与测量相关的温度（如环境温度或光源壳体温度）。这些参数是亮度数据可追溯、可复现的基础。

测量不确定度

若测量结果用于判定合格与否，报告必须同时提供扩展测量不确定度。这意味着亮度数值本身不是唯一的判定依据，其置信区间也应被纳入考量。

二、最大亮度梯度计算

最大亮度梯度的计算用于评价明暗截止线的锐度，是衡量LED光源光学性能的关键指标。标准给出了四个计算步骤。

步骤1：沿截止线方向求平均亮度

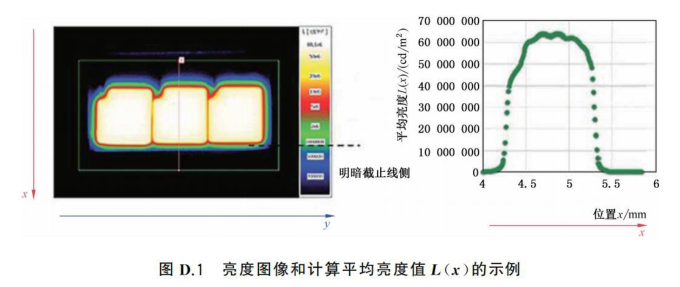

对于所有x坐标（通常为水平方向），计算沿y轴（通常为垂直方向，即明暗截止线产生的一侧）测得的亮度数据的平均值，记作L(xc)。这一步相当于在平行于截止线的方向上对亮度进行平滑，以消除局部细小波动的干扰。

步骤2：线性插值，获得统一步长数据

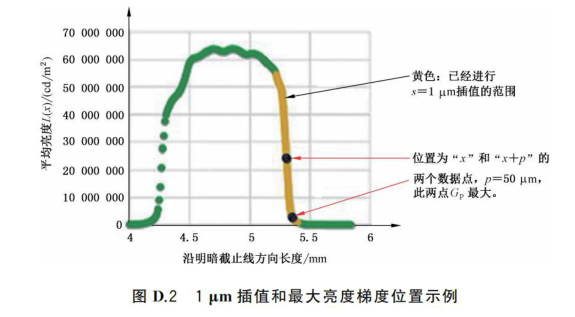

使用计算得到的平均亮度L(xc)，进行线性插值，生成步长为s的平均亮度数据序列。步长s应不大于评估距离p的1/50。评估距离p（单位：μm）在光源数据活页中规定。例如，若p=500μm，则s≤10μm。插值保证了后续梯度计算的数值稳定性。

步骤3：计算亮度梯度Gp

基于步长s下的平均亮度L(x)，对所有x位置按以下公式计算亮度梯度：

Gp=L(x+s)−L(x)sGp=sL(x+s)−L(x)

该公式反映了在水平方向每微米移动时亮度的变化率。Gp的最大值即为该LED光源的最大亮度梯度。

步骤4：记录最大值

在全部x位置计算出的Gp中，取最大值Gp,max作为最终评定指标。

三、实际应用示例

标准中给出了两个典型示例，便于操作者理解。

示例1（电流驱动，规定了Tp点）：测量条件为I=600mA，温度Tp=50°C。结果为G50μm,max=0.95。

示例2（电压驱动，带集成散热装置）：测量条件为Uent=13.5V DC，环境温度Tamb=25°C，稳定时间30min。结果为G50μm,max=0.95。

两个示例中最大亮度梯度均为0.95，表明在50μm评估距离下亮度变化率达到该数值。

四、对检测设备的要求

执行上述测量，需要具备以下条件：高空间分辨率的亮度成像仪（如二维亮度计），分辨率优于10μm；精确的三轴位移平台或自动扫描系统，保证栅格对准与步长控制；可控的驱动电源和温度记录装置；符合标准要求的后处理软件，能够实现平均、插值和梯度计算。
