文章出处：www.tilo.cn 人气：2575发表时间：2023-05-12

标准光源箱为人们在识别物体表面颜色时提供了一种标准光源，主要用于评定纺织品的色牢度等级、色差以及配色打样、鉴别荧光物质等。在产品的对色观察中具有广泛的应用。本文主要介绍了标准光源的结构和配件。

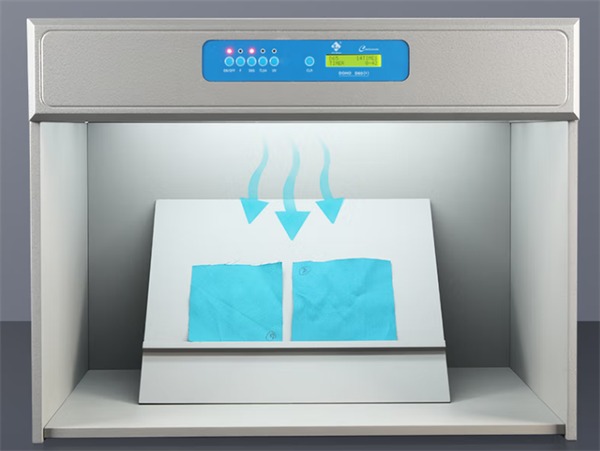

标准光源箱2

标准光源箱的结构

标准光源箱是一种固定式装置，由人造标准光源、箱体和评级工作台两部分组成。光源箱由几种标准光源同时安装在一台标准光源箱内，具体形状可以参考下图。

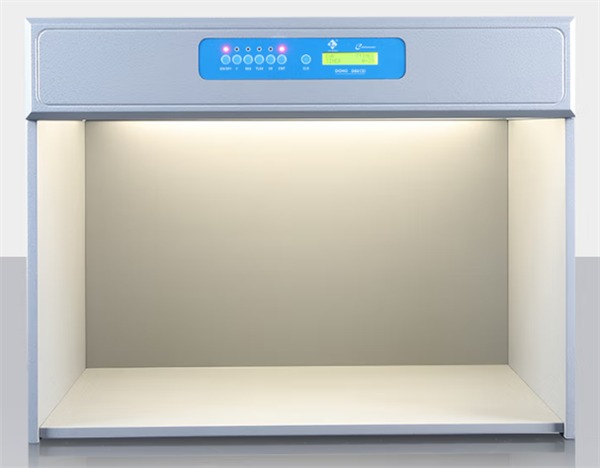

标准光源箱3

此外，根据有关行业标准和国家标准，标准光源箱的常见光源如下：

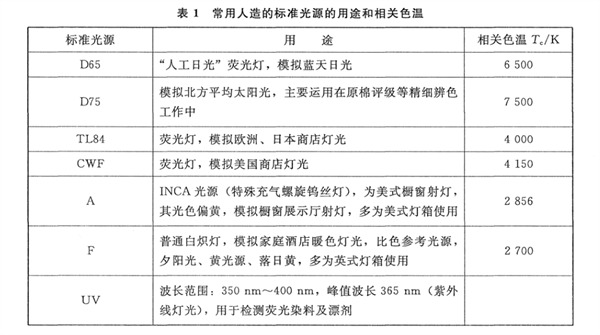

常见人造标准光源的用途以及色温

标准光源箱的配件主要有标准光源灯管、控制面板、箱体、内壁等。以下对其结构和要求进行简要说明。

1. 标准光源灯管

为满足不同行业的颜色检测需求，标准光源箱所设置的标准光源灯管类型和数量也是不一样的，，市场上常见的标准光源箱有四光源、五光源、六光源、七光源、八光源等，具体可以参考下表。

光源箱的常见规格和配置

2. 控制面板

根据《JJF 055-2012》的有关要求：标准光源箱控制面板上的指示符号应清晰醒目，电器控制按钮完整、灵活和可靠，如下所示：

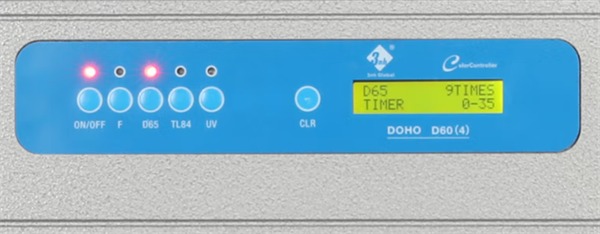

标准光源箱——控制面板

3. 内壁

标准光源箱内壁(底色)环境色：蒙赛无光中性灰Ns，相当于 GB 250评定变色用灰色样卡的1~2级。
