使用标准光源箱时,评价员的观察位置图解

文章出处:www.tilo.cn 人气:567发表时间:2023-02-28

标准光源箱的使用过程中,评价员的位置对于观察结果的准确性具有重要影响。那么,评价员的正确观察位置应该在哪呢?本文进行了简单图例总结。


标准光源箱示意图


标准光源箱示意图


标引序号说明:

1—一样品;2—一色度75型日光灯”,显色指数94,色温7500K。

色度75型日光灯是通用电气公司产品的商标名。此信息只用来为方便读者阅读,并不构成本文件对该产品的背书。若有其他产品可获得同样结果,也可使用。

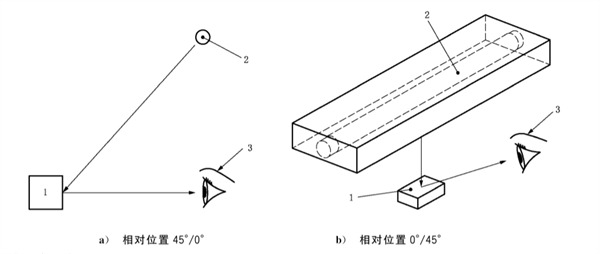

照明体、样品与评价员的相对位置

1. 45/0°结构

光源以45°入射角照射样品,评价员垂直观察样品(见图a)。

2. 20/45°结构

光源垂直照射样品表面,评价员观察角度为45度(见图b)。



相对位置



标引序号说明:

1—一样品;2——光源;3——评价员。

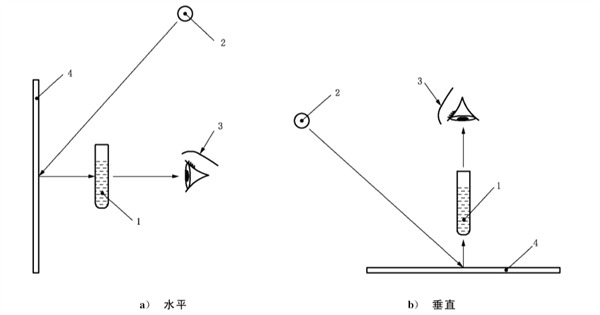

样品、照明体与评价员的相对位置

评价员观察位置示例见图。



评价员观察位置


标引序号说明:

1一样品;2——照明体;3——评价员;4——背景板。
