标准光源箱的校准要求有哪些?为什么距箱壁10cm?

文章出处:www.tilo.cn 人气:105发表时间:2022-08-11

标准光源箱是一种可以提供稳定人工光源环境的照明灯箱设备,为了保证灯箱内部光源相对光谱功率分布符合标准光源要求,就需要对标准光源箱进行校准。标准光源箱的校准要求有哪些?为什么距箱壁10cm?本文结合相关规定,总结了以下几点。

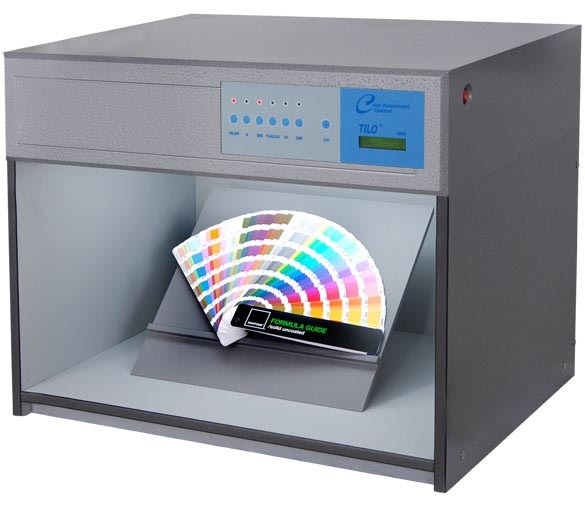

标准光源箱


标准光源箱校准要求

1. 光源箱在适当部位应有铭牌,铭牌上须表名型号、规格、制造厂、出厂编号和出厂年月。

2. 光源箱应该防止平稳,周围环境清洁,无腐蚀性介质,无直射光和强烈光源直接辐射。

3. 光源箱箱体内应清洁,无杂物;各面应平整、无疤痕,不得有明显的锈斑和油漆脱落现象。

4. 光源箱顶部安装的灯具应牢固可靠;反光罩不得有明显的变形,反光面上不得有积尘和修饰现象。

5. 各光源的相关色温标称值和允许误差表:

标准光源相关色温允差

D65光源光照度:≥600lx

D65光源光照度不均匀率:≤20%(评级工作台标记框内)

相关色温不均匀率:≤20%(评级工作台标记框内)

6. 光源箱内壁(底色)环境色:蒙赛无光中心灰N5,相当于GB250评定变色用灰色样卡的1-2级。



标准光源箱校准时为什么距箱壁10cm?

在【JJF(纺织)005-2012标准光源箱校准规范】中有这样的要求,在对标准光源箱进行校准时,需要在评级工作台内均匀布置9个校准点,除中点外,其余各点距边线约10cm。

这是由于面光源的均匀度和稳定度是实现检测的关键,它直接关系到测量结果的准确性。照度均匀度问题在精密加工领域具有重要意义,所以照度均匀度的准确评定意义重大。而标准光源箱是一个比较规则的长方体,相对而言,其结构的正中间,光源照射条件会更加均匀,因此,检测时会将待测样品评级工作台的中间部位。所以,标准光源箱校准时,取点就会避免过于边缘,从而留出约10cm的距离。
