在摄像头和影像设备的评测工作中，有一个容易被忽视却至关重要的环节：照明环境。测试卡拍得再标准，如果光源不稳定，分析数据就失去了可比性。同一颗镜头，上午测和下午测结果不一致，换一个实验室数据又对不上——问题往往出在照明条件上。

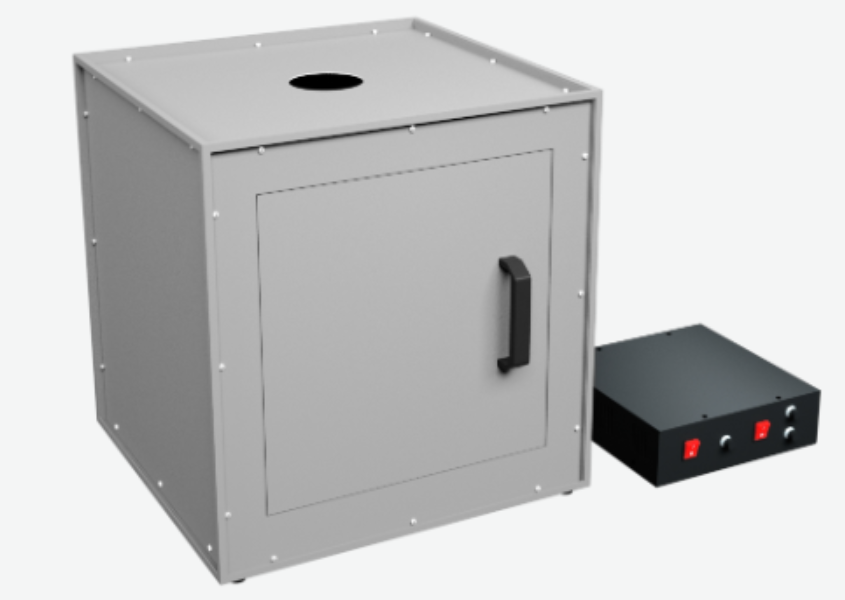

三恩时PZ5045-65拍照灯箱，正是为解决这一问题而设计的拍照测试专用灯箱。它采用大功率、高照度、无频闪、长寿命、色温稳定的LED光源，为摄像头评价体系提供专业照明环境。

核心特点：均匀、稳定、可调

PZ5045-65的核心指标围绕三个关键词：均匀、稳定、可调。

透射面均匀度大于90%。 这意味着灯箱发光面上的亮度分布相当均匀，拍摄测试卡时不会出现中心亮、边缘暗的情况。对于ISO 12233分辨率卡、24色卡这类需要全画面均匀照明的测试，均匀度直接影响分析结果的可靠性。

色温稳定在6500K±200K。 6500K是D65标准光源的色温，也是影像测试中模拟日光的常用条件。稳定的色温意味着不同时间、不同次拍摄的色彩还原数据具有可比性，不会因为光源色温漂移而导致白平衡测试结果偏差。

照度可调范围100-10000LX。 这个调节范围覆盖了从低照度到高照度的多种测试需求。动态范围测试需要逐级改变照度来评估摄像头的响应能力，低照度测试需要模拟暗光环境，高照度测试需要验证过曝抑制能力——一台灯箱即可覆盖。

无频闪、长寿命。 LED光源采用直流驱动，消除了交流供电带来的频闪现象。对于需要高速拍摄或连续采集图像的测试场景，无频闪是保证数据稳定的前提。同时，LED光源的长寿命特性降低了灯管更换频率和维护成本。

控制盒操作：粗调细调，灵活调节

PZ5045-65的控制盒设计比较直观。控制盒上有高照度开关和低照度开关，以及粗调和细调两个旋钮。

使用时，打开高照度或低照度开关（也可同时打开），旋转粗调旋钮进行大幅度亮度调节，再用细调旋钮做精细调整。顺时针旋转光源由暗变亮，逆时针旋转由亮变暗。

此外，灯箱的四个灯源组还可以通过旋钮分别调节各角落的照度。如果发现画面某个区域照度偏低，可以单独调整对应角度的灯源亮度，进一步提高整体均匀度。这个设计在实际使用中比较实用，尤其对于大尺寸测试卡，边缘和中心的照度差异可以通过分区调节来补偿。

维护保养：简单、规范

灯箱的日常维护并不复杂。建议每月进行一次清洁，用干净的白色软布沾少量清水或中性清洁剂轻轻擦拭壁板、底板和反光板上的灰尘或污渍。需要注意的是，不能用硬物刮擦，也不能使用化学溶剂，以免破坏灯箱表面的涂层。

如果灯箱表面涂层出现破损或变色，建议及时更换。遇到故障时，应联系厂家处理，不要自行更换配件，避免安全隐患。

安全方面，使用前需确认电源符合产品标签要求，确保灯箱与易燃物保持安全距离，放置在通风凉快的地方，不能在有爆炸性危险的环境中使用，也要远离潮湿和水源。

适用场景：摄像头评测的照明基础

PZ5045-65拍照灯箱主要服务于摄像头评价体系。在摄像头模组的研发和品控中，它可用于以下测试场景：

清晰度测试：为ISO 12233分辨率卡提供均匀背光，确保SFR分析结果不受照明不均影响。

色彩还原测试：在6500K稳定色温下拍摄24色卡，色彩还原数据具备可比性。

动态范围测试：通过照度调节，从高亮到低照度逐级测试摄像头的响应能力。

白平衡测试：在不同色温条件下（如果配置了可调色温版本）评估AWB算法的准确性。

低照度噪声测试：将照度调至较低水平，评估摄像头在暗光环境下的噪声表现。

PZ5045-65拍照灯箱的外形尺寸为540mm×516mm×562mm，光源控制盒尺寸为283mm×271.5mm×101mm，使用环境温度0-40℃，相对湿度85%以下（非冷凝），输入电压AC220V，最大消耗功率300W。整体设计紧凑，适合实验室和产线质检工位使用。

总结

对于正在搭建摄像头评测实验室的团队来说，照明环境的标准化是测试数据可靠性的基础。PZ5045-65拍照灯箱以高均匀度、稳定色温、宽范围可调照度和灵活的分区调节功能，为影像测试提供了一个专业级的照明平台。配合三恩时及赛麦吉的测试图卡和iQstest图像分析软件，可以构成一套完整的图像质量测试环境。
