CC120-A型标准看样台安装教程
文章出处:www.tilo.cn 人气:710发表时间:2026-07-10
CC120-A型标准看样台采用模块化设计,安装过程简便。按以下步骤操作,约10分钟即可完成组装。
一、安装准备
安装前清点配件:左右侧支架各1件、后挡板1件、储物板1件、桌面板1件、左右上支架各1件、背板1件、上挡板2件、光源箱1件,以及配套螺丝包。准备十字螺丝刀,建议两人协同操作。
二、底座组装

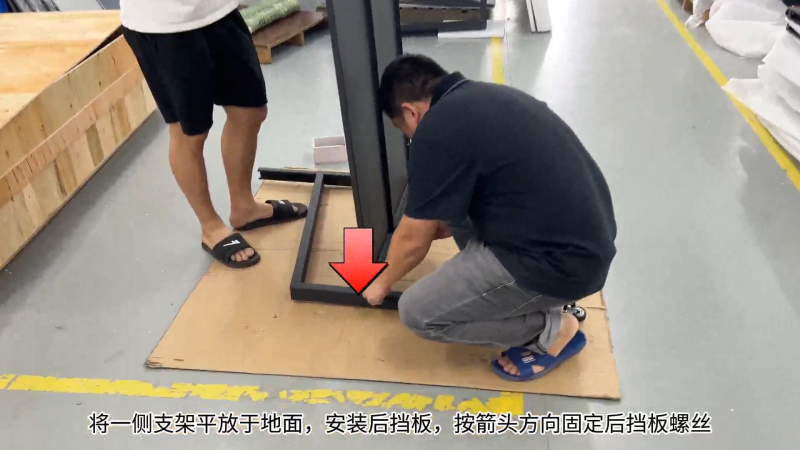

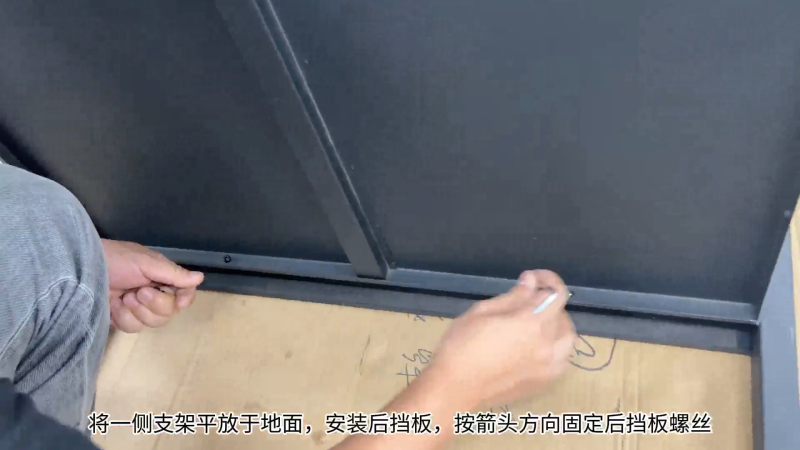

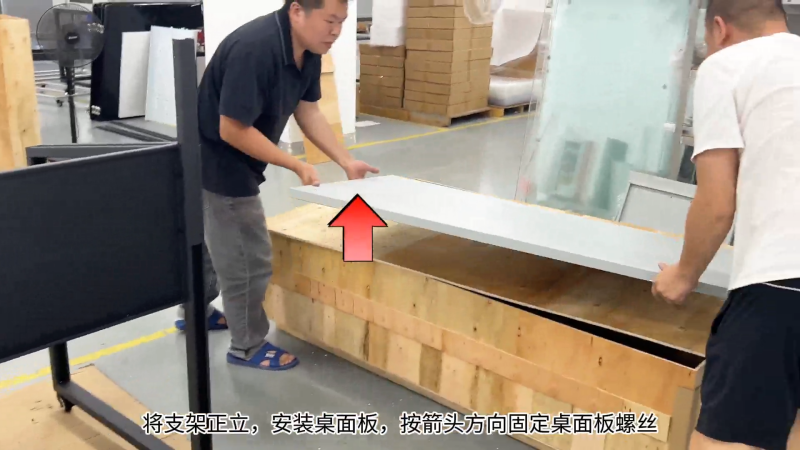

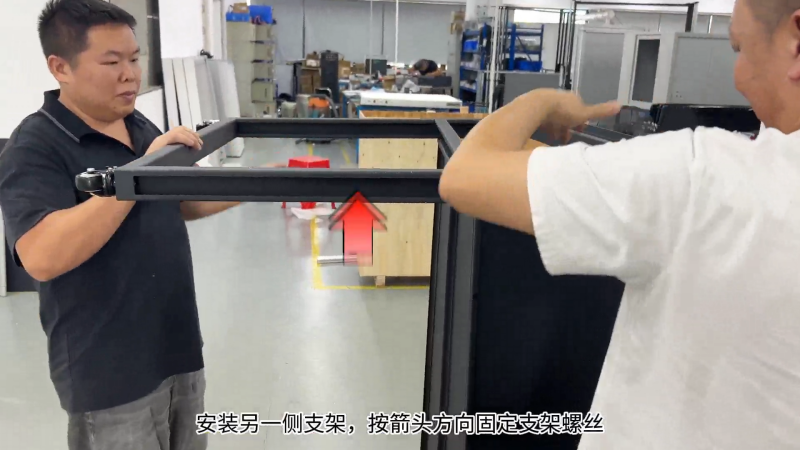

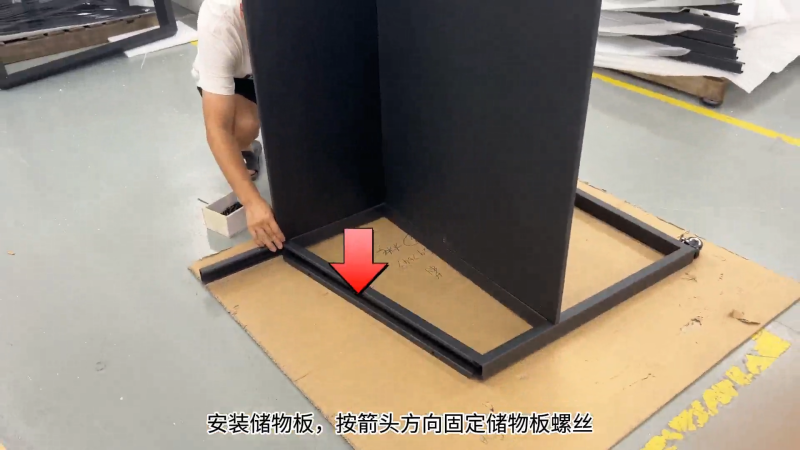

将一侧支架平放于地面,安装后挡板,按箭头方向固定后挡板螺丝。安装储物板,按箭头方向固定储物板螺丝。安装另一侧支架,按箭头方向固定支架螺丝。将支架正立放置,安装桌面板,按箭头方向固定桌面板螺丝。底座部分即完成。



三、上支架与背板安装

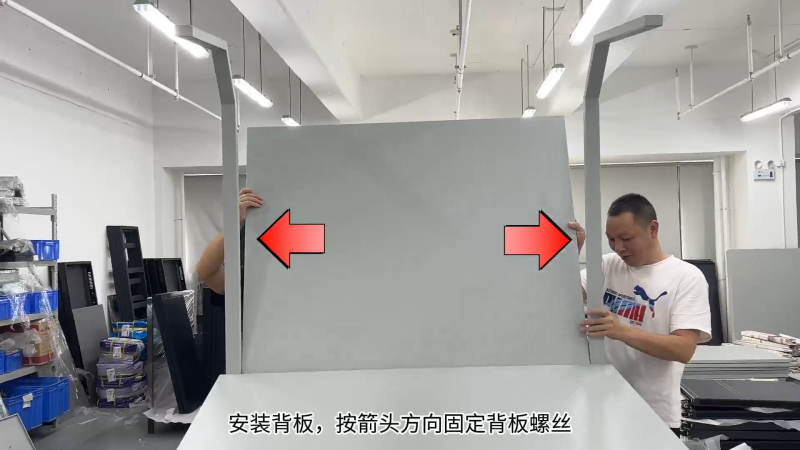

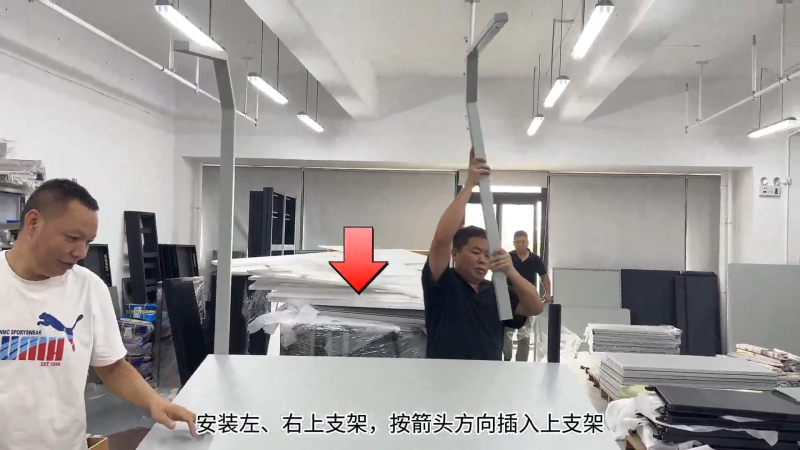

安装左右上支架,按箭头方向垂直插入底座对应孔位。安装背板,按箭头方向固定背板螺丝。




四、上挡板与光源箱安装

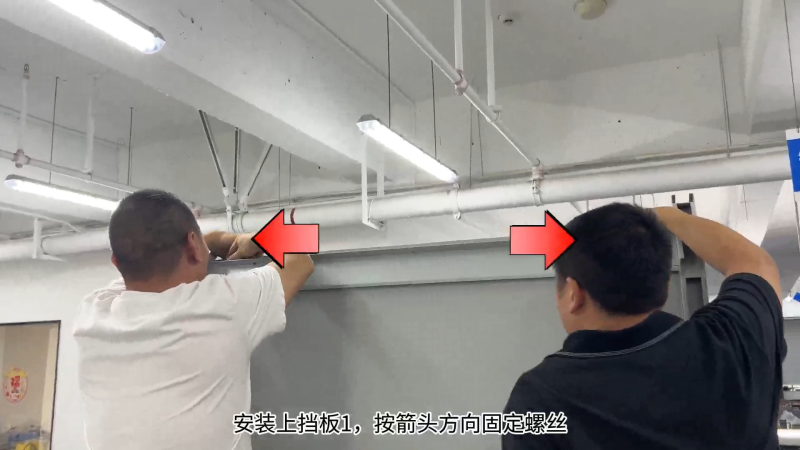

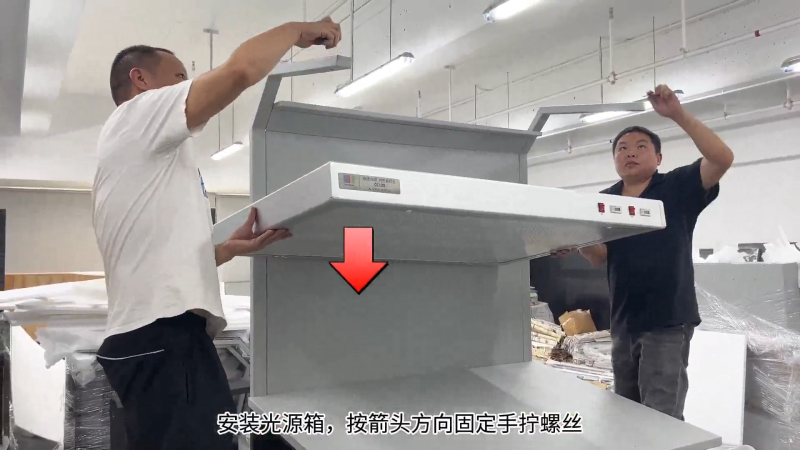

安装上挡板一,按箭头方向固定螺丝。安装上挡板二,按对应孔位固定螺丝。将光源箱放置于顶部,按箭头方向固定手拧螺丝。

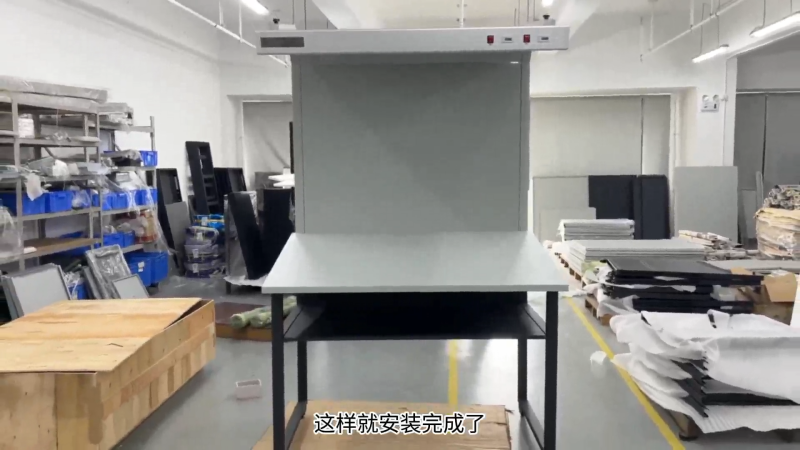

全部螺丝紧固后,检查各连接处是否稳固。接通电源即可使用。安装完成后的示意图见产品说明书末页。如遇安装问题,请联系天友利技术支持。
